來自整體游泳池空間的暖濕空氣被回風段吸入，通過蒸發盤管時被冷卻和除濕，回風所含的濕熱和潛熱被蒸發盤管里的冷媒吸收，使冷媒氣化。離開蒸發盤管的氣態冷媒進入壓縮機，被壓縮成高壓氣態冷媒，高壓氣態冷媒可根據冬夏季不同的需要，自動地通過控制電磁閥到不同的冷凝器中去，如：回?zé)崂淠P管、池水冷凝器或規劃與設計風冷凝器。除濕后的干冷空氣進入到智能節能器中，自動控制電動風閥排出適當?shù)目諝?。而后回風和新風混合，混合后的空氣經回?zé)崂淠P管升溫后送到室內。

在冬季，蒸發盤管中吸收的熱量被送到回?zé)崂淠P管，氣態冷媒釋放其所回收的熱量，加熱被冷凝的干燥空氣。而后，處理過的空氣經過加熱盤管加熱，提升溫度后送入整體游泳池內。在夏季，蒸發盤管吸收的熱量，一部分進入回?zé)崂淠P管，再加熱干燥后的空氣；另一部分進入池水加熱冷凝器、池水，以回收能量。

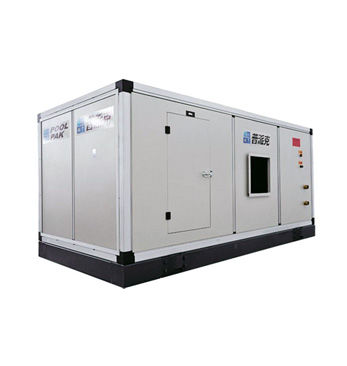

由于整體游泳池的排風含有氯氣，因此整體游泳池的通風一般是不可以循環利用的。為了解決整體游泳池冬夏季溫濕負荷，并合理地利用能源，該項目整體游泳池空調采用熱泵除濕機來滿足室內熱濕負荷的需要。

除濕熱泵系統設計理念

是基于能源再生與環保概念，由室內和室外機兩部分組成，室內機放在空調機房內，室外機放在戶外，室內外機通過冷媒管連接。

系統設計

由于整體游泳池內散濕量較高，常規的露點送風系統會造成送風溫差過大。夏季送風溫度過低會產生霧化現象，人員從水中出來，因過低的送風溫度會使人產生冷感，影響舒適度。而采用熱泵除濕機制冷除濕后，通過回?zé)崂淠魑照舭l(fā)盤管的熱量，既能加熱空氣又能回收能量，使送風溫度高于保證泳池內人員的舒適度。

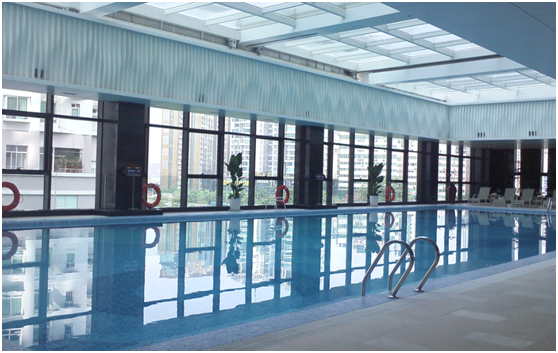

設計的整體游泳池正是采用了這種空調系統，根據冬夏季不同的要求，啟動池水冷凝器或者回?zé)崂淠P管，還在上挑的玻璃頂棚設置了進風口和排風口，既排走游泳池的潮濕空氣，又能防止玻璃天棚的結露。同時，在冬季為了人員的舒適度，采用低溫地板輻射采暖，室內地表面溫度均勻室溫由下而上逐漸遞減給人以腳暖頭涼的良好感覺。
